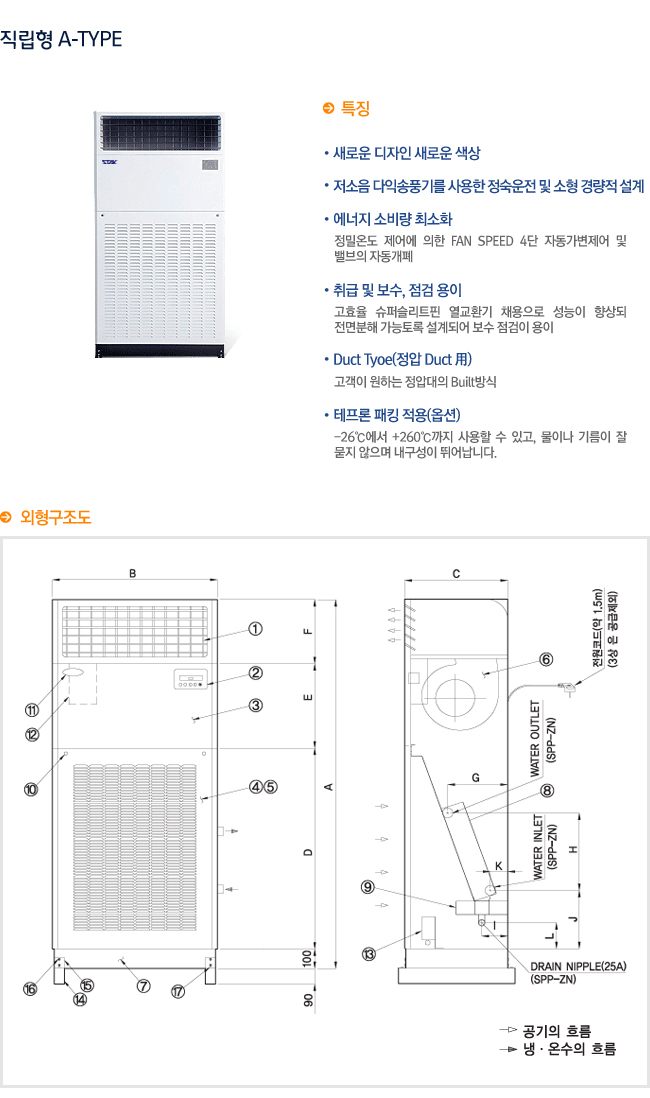

MODELS	A	B	C	D	E	F
FC-020V	1,800	800	410	935	435	330
FC-030V	1,900	800	510	1,035	435	330
FC-050V	1,900	1,000	510	1,035	435	330
FC-075V	1,900	1,200	510	935	435	430
FC-100V	1,900	1,400	510	935	435	430
FC-150V	2,100	1,600	760	1,010	490	500
FC-200V	2,100	1,700	760	1,010	490	500

A	DEXCRIPTION	METERIAL	CQTV	SIZE
1	AIR OUTGILL	AL	1
2	CASING		1
3	AIR INLET	SCP1	1	1.2T
4	AIR FILTER	SCP1	1	1.2T
5	FAN&MOTOR	염화비닐망	1
6	BASE		1	SIROCCO FAN
7	COIL(냉수겸용코일)	SCP1	1	1.6T
8	DRAIN PAN		1	SUT FIN13FPI
9	SCREW BOLT	SCP1	1	1.2T
10	NAME PLATE		2
11	TERMINAL BOX		1
12	TERMINAL BOX	SCP1	1	1.2T
13	받침대	SCP1	1	1.2T
14	모제 고정 BRRACKET	육송	2	50W X 80H
15	육각볼트	SCP1	4	2.0T
16	태핑나사	4.6(EMC)	8	M6 X 16 X 1.0
17	(둥근머리 십자용홈으로)	SM20C	4	￠6 X 30L

항목		단위	FC-020V	FC-030V	FC-050V	FC-075V	FC-100V	FC-150V	FC-200V
능력 A	냉방능력	Kcal/h	6,000	9,000	17,600	26,700	36,000	54,000	72,000
	난방능력	Kcal/h	11,600	17,600	34,400	51,500	68,300	103,000	136,600
	유량	lpm	20	30	58	88	120	180	240
능력 B	냉방능력	Kcal/h	4,400	6,600	15,000	22,500	33,000	45,000	60,000
	난방능력	Kcal/h	7,100	10,560	22,100	33,000	44,300	66,000	84,000
	유량	lpm	15.0	21.5	50	75	100	150	200
송풍기	풍량 (강)	㎥/min	23	34	53	80	105	130	180
	소비전력	W	260	48	550	760	870	1,100	1,500
	기외정압	mmA(q)	0(8)	0(8)	0(8)	0(8)	0(8)	0(8)	0(8)
열교환기			다통로 크로스핀 튜브식
배관	냉온수입출구	A	20	25	32	40	40	50	50
배관	드레인구		PT 1"(25A)
열교환기 내용적		교류, 단상, 220V, 60HZ						3상4선식 220v/380v, 60Hz

구분		규격	FC-V22KS	FC-V32KS	FC-V52KS	FC-V7.52KS	FC-V102KS	FC-V152KS	FC-V202KS	비고
능력 A	냉방능력	kW	9.8	10.5	20.5	31	41.3	62.1	82.6
	냉방능력	Kcal/h	8,400	9,000	17,600	26,700	35,500	53,400	71,000
	난방능력	kW	15.3	20.5	39.3	59.9	79.4	119.8	158.8
	난방능력	Kcal/h	13,200	17,600	33,800	51,500	68,300	103,000	136,600
	유량	ℓ/min	26	30	50	75	100	150	200
능력 B	냉방능력	kW	7.0	9.3	17.4	26.2	34.9	52.3	69.8
	냉방능력	Kcal/h	6,000	8,000	15,000	22,500	30,000	45,000	60,000
	난방능력	kW	11.2	14.9	25.7	38.4	51.5	75.6	100.6
	난방능력	Kcal/h	9,600	12,800	22,100	33,000	44,300	65,000	86,500
	유량	ℓ/min	20	27	50	75	100	150	200
외장			냉간압연강판 + 소부도장(색상 : Greyish-white)
송풍기	풍량 (강)	㎥/h	780	1,800	2,400	3,600	5,280	7,800	10,800	()는 2,A TYPE []는 3, B,C,D TYPE의 경우임
	기외정압	mmA(q)	0	0(8)[15]	0(8)[15]	0(8)[15]	0(8)[15]	0(15)[20]	0(15)[20]
	모터출력	kW	0.145	0.155 (0.25) [0.35]	0.155 (0.35) [0.55]	0.2 (0.55) [0.75]	0.25 (0.75) [1.5]	1.5 (2.2) [2.2]	3.75 (3.75) [3.75]
열교환기			다통로 크로스틴 튜브
배관	냉온수입구	A	15	32	32	40	40	50	50
	냉수출구	A	15	32	32	40	40	50	50
	드레인	mm	PT 1/2	PT3/4(PT1)	PT3/4(PT1)	PT3/4(PT1)	PT1	PT1	PT1	()안은 DUCT TYPE경우임
전원		단상 220V, 60Hz						3상 220V/380V/440V, 60Hz		CHAMBER
전원		3상 220V/380V/440V, 60Hz						3상 220V/380V/440V, 60Hz		DUCT
중량		kg	45	80	80	100	121	335	380

구분		규격	FC- 20S(SD)		FC- 30S(SD)		FC- 50S(SD)		FC- 75S(SD)		FC- 100S(SD)		FC- 150S(SD)		FC- 200S(SD)
능력 A	능력조건		A	B	A	B	A	B	A	B	A	B	A	B	A	B
	냉방능력	W	6,770	5,120	10,470	7,680	20,350	17,450	31,050	26,170	41,340	34,890	62,220	52,330	83,740	69,780
	냉방능력	Kcal/h	6,000	4,400	9,000	6,600	17,500	15,000	26,700	22,500	35,550	30,000	53,500	45,000	72,000	60,000
	난방능력	kW	13,490	8,260	20,240	12,280	39,540	25,700	59,310	38,380	79,080	50,360	118,630	76,760	158,750	97,690
	난방능력	Kcal/h	11,600	7,100	17,400	10,560	34,000	22,100	51,000	33,000	68,000	43,300	102,000	66,000	136,500	84,000
	유량	ℓ/min	20	15	30	21.5	58	50	88	75	120	100	180	150	240	200
	손실수두	mAq	1.5	0.72	2.4	1.5	4.1	2.9	1.9	1.3	4.1	2.7	4.1	2.3	4.1	2.3
송풍기	형식		양흡 SIROCCO형
	풍량 (강)	㎥/min	20		30		42		60		88		130		180
	구동		모터직결구동
	수량	EA	1		1		1		2		2		2		2
모터	형식		반밀폐형 (8극, B종 절연), 덕트연결형 (6극, B종 절연)
	소비전력	W	145		420		420		840		900		1100		1500
	수량	EA	1		1		1		2		1		1		1
열교환기		일체형 Multi-Pass Cross Finned Tube (Slit Fin)
배관	입구	A	20		25		32		40		40		50		50
	출구	A	20		25		32		40		40		50		50
	드레인	mm	NIPPLE (20A)		NIPPLE (25A)
외장		아연도강판 or 칼라강판
풍량조절		MICOM SWITCH (자동, 강,중,약)											MICOM SWITCH (풍량은 강만있음)
전원		단상 220V, 60Hz											3Ø 380V 60Hz
AIR FILTER		염화비닐 (수세식)
중량		kg	55		70		80		110		130		180		200

※ ()안은 BLDC 모터적용
