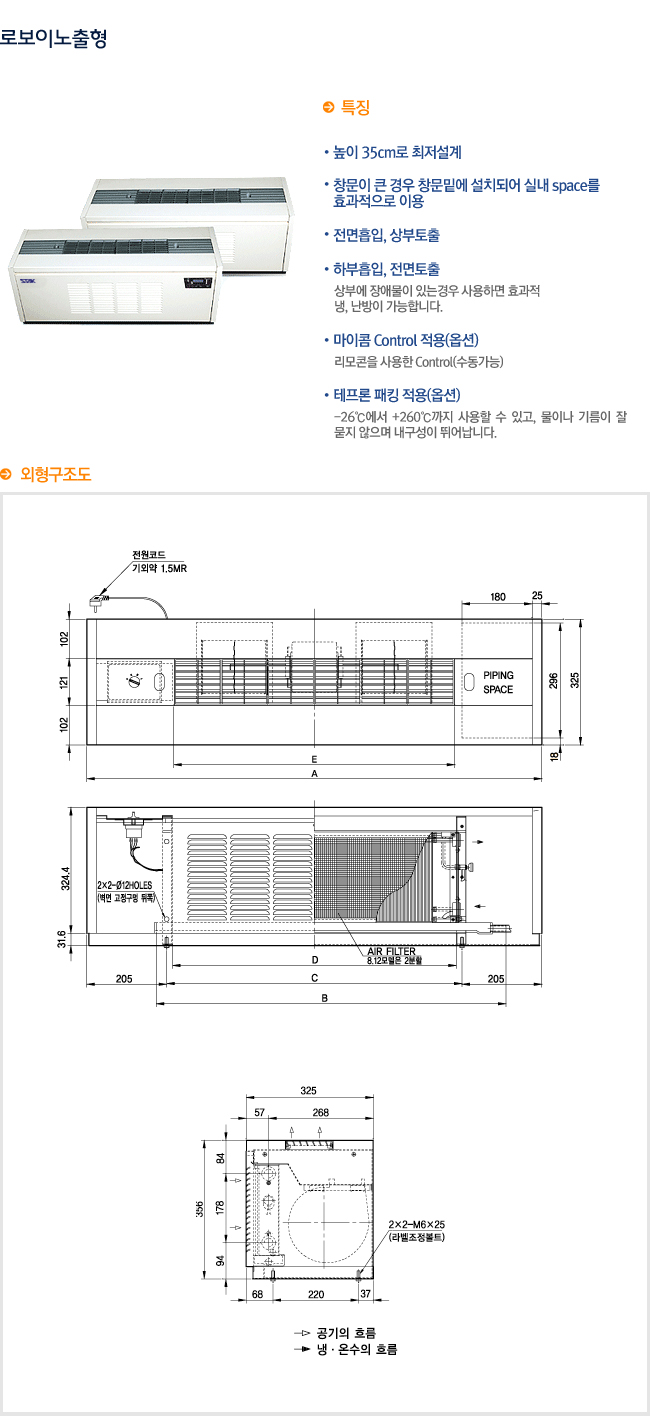

A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 전장 | 조정 BOLT 간격 | 그릴길이 | 본체길이 | DRAIN길이 | 그릴수량 | |
| FC-2LE | 930 | 520 | 480 | 490 | 620 | 4 |
| FC-3LE | 1,050 | 640 | 600 | 610 | 740 | 5 |
| FC-4LE | 1,170 | 760 | 720 | 730 | 860 | 6 |
| FC-6LE | 1,410 | 1,000 | 960 | 970 | 1,100 | 8 |
| FC-8LE | 1,770 | 1,360 | 1,320 | 1,330 | 1,460 | 11 |
| FC-12LE | 2,130 | 1,720 | 1,680 | 1,690 | 1,820 | 14 |

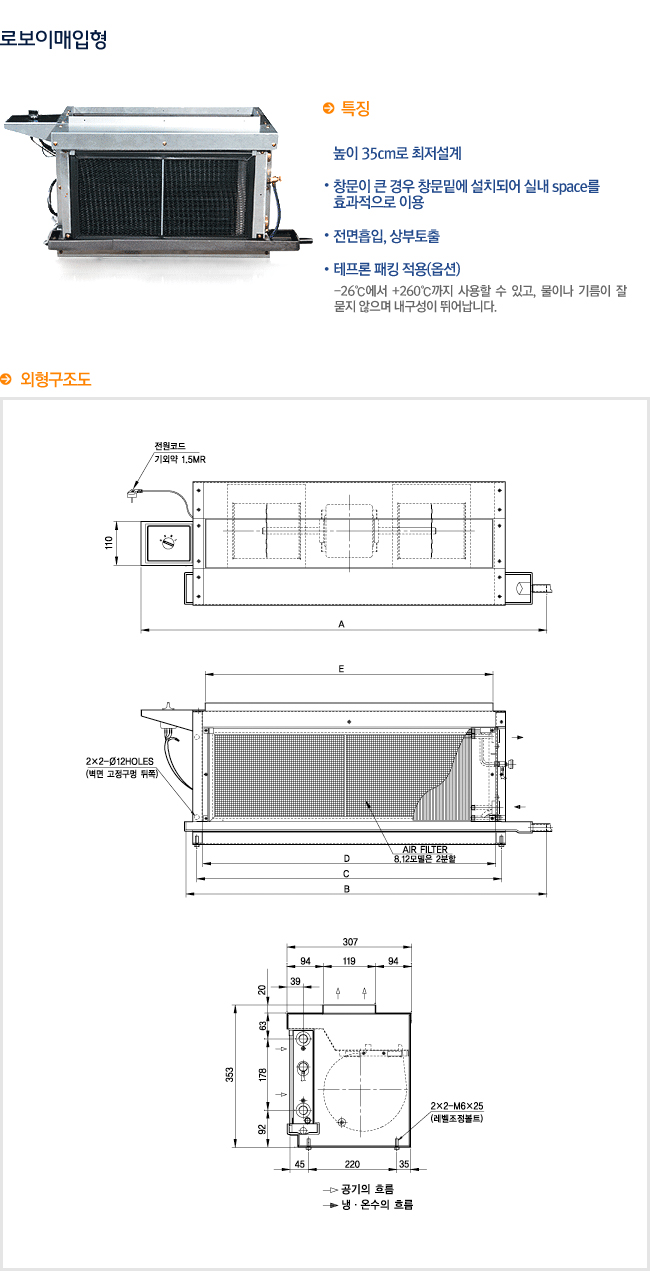

1. 본 도면은 FC-4LE기준입니다.
2. 본 도면은 우측배관을 나타내며 좌측배관의 경우는 본도와 대칭이 됩니다.
3. 주문시 전원, 배관방향을 명기하여 주십시오.
| 항목 | 단위 | 2모델 | 3모델 | 4모델 | 6모델 | 8모델 | 12모델 | |
|---|---|---|---|---|---|---|---|---|
| 능력 A | 냉방능력 | Kcal/h | 2,610 | 3,540 | 4,740 | 6,370 | 9,380 | 12,000 |
| 난방능력 | Kcal/h | 4,830 | 6,590 | 9,140 | 11,770 | 17,840 | 20,000 | |
| 유량 | lpm | 8.0 | 12.0 | 15.0 | 19.0 | 28.0 | 38.0 | |
| 능력 B | 냉방능력 | Kcal/h | 1,840 | 2,440 | 3,480 | 4,740 | 6,780 | 8,840 |
| 난방능력 | Kcal/h | 2,950 | 4,080 | 5,640 | 7,500 | 11,000 | 12,400 | |
| 유량 | lpm | 6.0 | 8.0 | 11.0 | 15.5 | 22.0 | 29.0 | |
| 외장 | PCM강판(WHITE BEIGE + 소부도장(연베이지)) | |||||||
| 전원 | 교류, 단상, 220V, 60Hz | |||||||
| 소비전력 | W | 25 | 35 | 45 | 65 | 45 X 2 | 65 X 2 | |
| 운전조절 | STEP | 절(O), 강(H), 중(M), 약(L) 3단조절 로타리 스위치 | ||||||
| 송풍기 | 풍량 (강) | ㎥/min | 5.6 | 8.5 | 11.3 | 17 | 22.6 | 34.0 |
| 형식 | 양흡입 다익형 (SIROCCO) | |||||||
| 수량 | SET | 1 | 1 | 2 | 2 | 4 | 4 | |
| 열교환기 | 다통로 크로스핀 튜브식 | |||||||
| 에어필터 | 염화비닐 (수세식) | |||||||
| 배관 | 냉온수입출구 | FPT 3/4B (20A) | ||||||
| 드레인구 | 경질비닐 호스 (외경 Ø19) | |||||||
| 열교환기 내용적 | CC | 600 | 750 | 850 | 1,150 | 1,600 | 2,000 | |
| 중량 | kg | 21 | 24 | 26.5 | 31.5 | 43.5 | 47 | |
