DESCRITION	DIMENSION	MAT'L	QTY	REMARK
1	SUCTION GRILL		HIPS	1	WHITE BEIGE
2	INTERIOR GRILL		HIPS	1	WHITE BEIGE
3	DRAIN PAN		ABS	1
4	FLAP		HIPS	1
5	STEPPING MOTOR		-	1	DC12V, 15Ω
6	BLOWER	D95	SAN G20%	1
7	MOTOR			1	BLDC MOTOR
8	DRAIN PUMP	양정 600mm	-	1	1Ø 220V, 10W
9	HEAT & COOLING COIL		Cu, Al	1	Multy Pass, 1/4〃
10	CONTROL BOX		G.I	1
11	BODY CASE		ABS

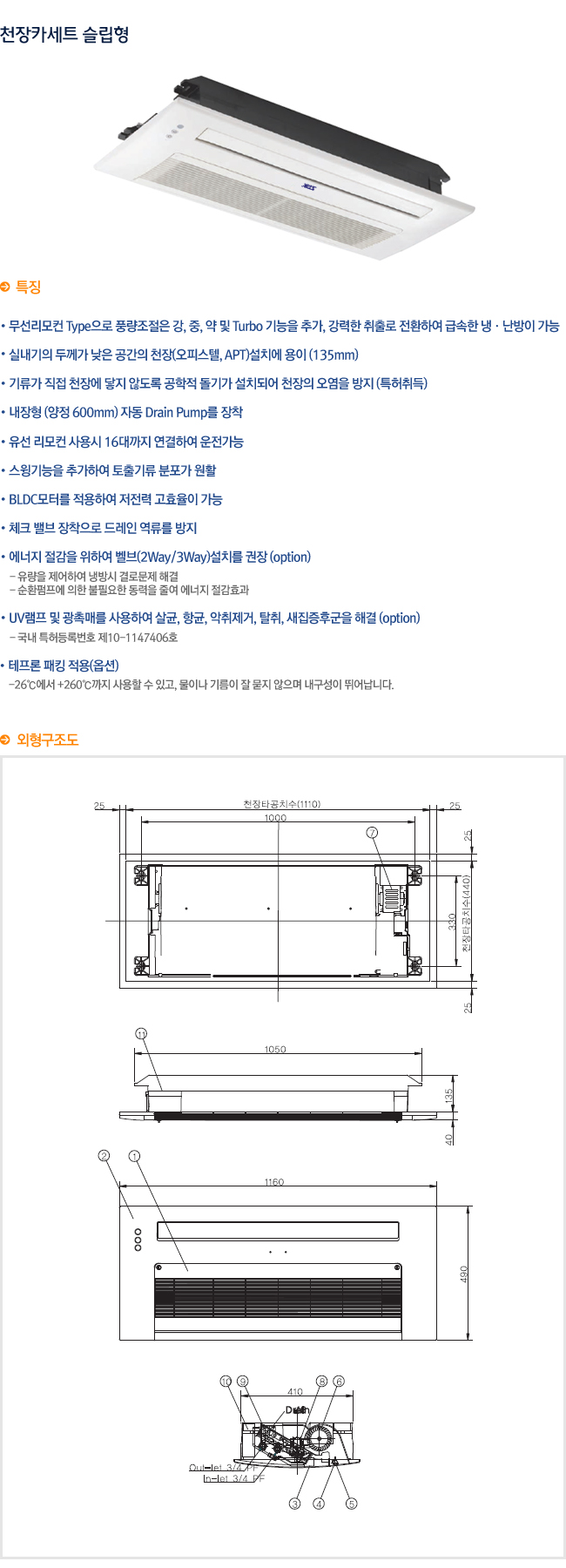

구분		규격	FC1-S2.5K		FC1-S3K		FC1-S3.5K

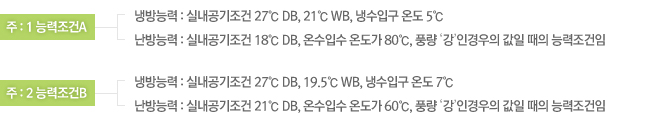

능력 A	능력조건		A	B	A	B	A	B
	냉방능력	W	4050	3130	4650	3550	5490	4130
		Kcal/h	3483	2688	4000	3056	4720	3555
	난방능력	W	7650	4710	9140	5580	11280	6800
		Kcal/h	6580	4050	7860	4798	9700	5848
	유량	ℓ/min	11.6	9	13.3	10.2	15.7	11.9
	손실수두	mAq	5.95	3.56	7.87	4.6	10.9	6.19
송풍기	형식		원심식 다익형
	풍량	㎥/min	7		9		12.5
모터	형식		BLDC
	소비전력	W	28		30.8		44
	수량	EA	1
열교환기	형식		Cross Finned
배관	입구	mm	20A
	출구	mm	20A
	드레인	mm	16A
전원			단상 220V, 60Hz
통신선			Shield cable AWG24 x 4C
AIRFILTER			염화비닐(수세식)
외형 치수	본체	D×W×H	410 x 950 x 135
	판넬	(mm)	490 x 1,160 x 40
중량		kg	12

	DESCRITION	DIMENSION	MAT'L	QTY	REMARK
1	INTERIOR GRILLE ASS’Y		HIPS	1	WHITE BEIGE
2	GRILLE 탈착용 BUTTON		HIPS	2	SLIDING TYPE
3	NAME PLATE			1
4	RETURN GRILLE		HIPS	1	WHITE BEIGE
5	FLAP		ASS’Y	4
6	STEPPING MOTOR		ASS’Y	1	DC12V 150Ω
7	HANGING BRACKET		GI	4
8	리모컨 수신부		아크릴	1	무선리모컨 타입
9	DRAIN 배관접속구	Ø16 (외경)		1
10	냉온수 출구	PF 3/4″(20A)	BS	1
11	냉온수 입구	PF 3/4″(20A)	BS	1
12	DRAIN 펌프			1	1Ø, 220V, 60Hz

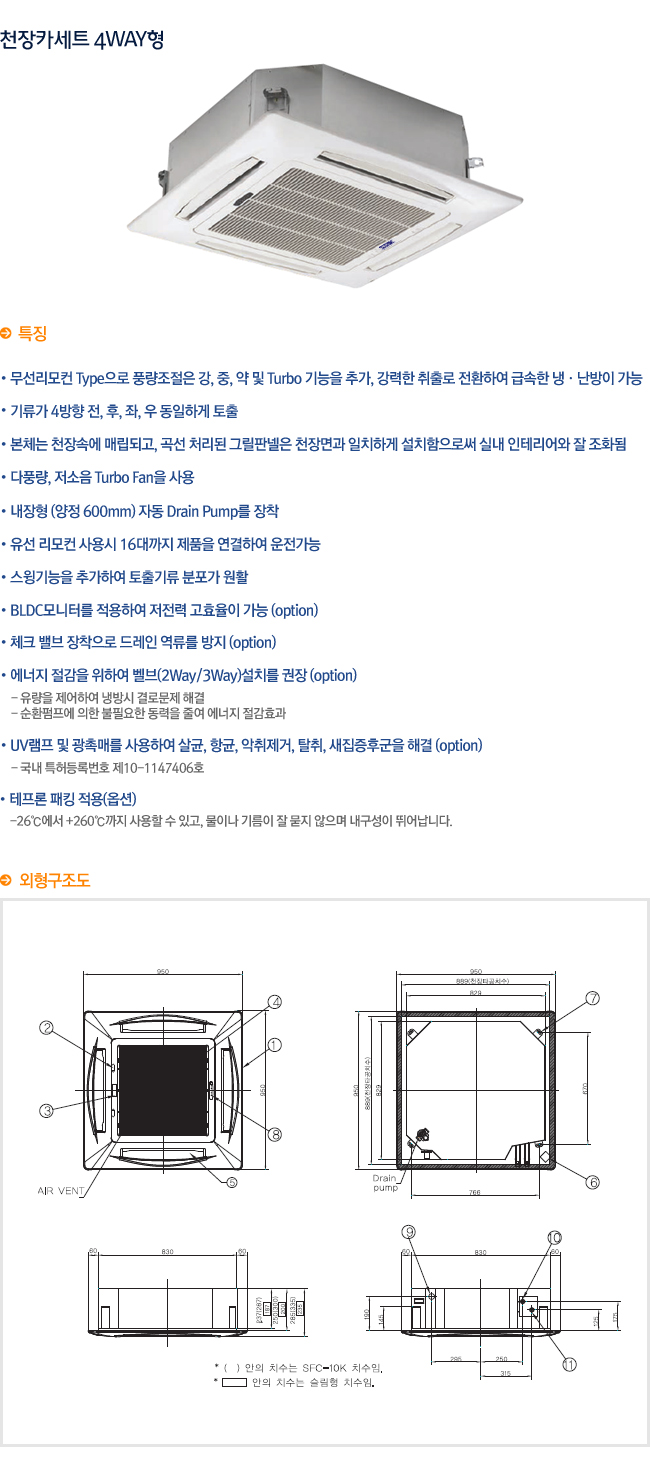

구분		규격	FC-3K		FC-4K		FC-5K		FC-6K		FC-8K		FC-310K
능력 A	능력조건		A	B	A	B	A	B	A	B	A	B	A	B
	냉방능력	W	5,060	3,660	6,920	5,000	8,430	6,100	10,060	7,270	13,140	9,480	15,700	11,630
		Kcal/h	4,350	6,150	5,950	4,300	7,250	5,250	8,650	6,250	11,300	8,150	13,500	10,000
	난방능력	W	9,400	5,870	12,680	7,970	15,580	9,770	18,600	11,630	24,420	15,120	29,080	18,020
		Kcal/h	8,080	5,050	10,900	6,850	13,400	8,400	16,000	10,000	21,000	13,000	25,000	15,500
	유량	ℓ/min	15.0	11.0	20.0	14.0	24.0	18.0	29.0	21.0	38.0	27.0	45.0	33.3
	손실수두	mAq	2.9	2.6	3.1	2.8	3.7	2.9	5.1	3.5	5.8	4.9	8.1	7.2
송풍기	형식		편흡입 TURBO형
	SIZE	mm	Ø480
	풍량	㎥/min	13		16		19		22		26		33
	구동		모터직결구동
	수량	EA	1
모터	형식		반밀폐형 (6극, B종 절연)
	소비전력	W	110(40)		110(40)		110(40)		140(56)		140(96)		200(130)
	수량	EA	1
열교환기	형식		일체형 Multi-Pass Cross Finned Tube (Slit Fin)
배관	입구	A	PF 3/4″(20A)
	출구	A	PF 3/4″(20A)
	드레인	mm	Ø16 (외경) / Drain Pump 내장형 (10W) / 양정 600mm (출구기준)
외장			본체 : 아연도 강판, 그릴판넬 : 사출품 (HIPS, ABS 재질)
풍량조절			터보, 강, 중, 약 자동 무선 리모컨 (유선 리모컨은 옵션 사양)
전원			단상 220V, 60Hz
AIR FILTER			염화 비닐 (수세식)
토출 그릴 스윙 모터			DC 12V, STEPPING MOTOR
그릴 판넬 규격			950×950
중량		kg	34				34.5				35.5		39

	DESCRITION	DIMENSION	MAT'L	QTY	REMARK
1	INTERIOR GRILLE ASS’Y		HIPS	1	WHITE BEIGE
2	GRILLE 탈착용 BUTTON		HIPS	2	SLIDING TYPE
3	NAME PLATE			1
4	RETURN GRILLE			1	WHITE BEIGE
5	FLAP		ASS’Y	4
6	HANGING BRACKET		GI	4
7	리모컨 수신부		아크릴	4	흑색 ( 무선리모콘 Type )
8	DRAIN 배관접속구	Ø16 (외경)		1
9	냉온수 출구	PF 3/4″(20A)		1
10	냉온수 입구	PF 3/4″(20A)		1
11	DRAIN 펌프			1	1Ø, 220V, 60Hz
12	STEPPING MOTOR			1	DC12V 150Ω

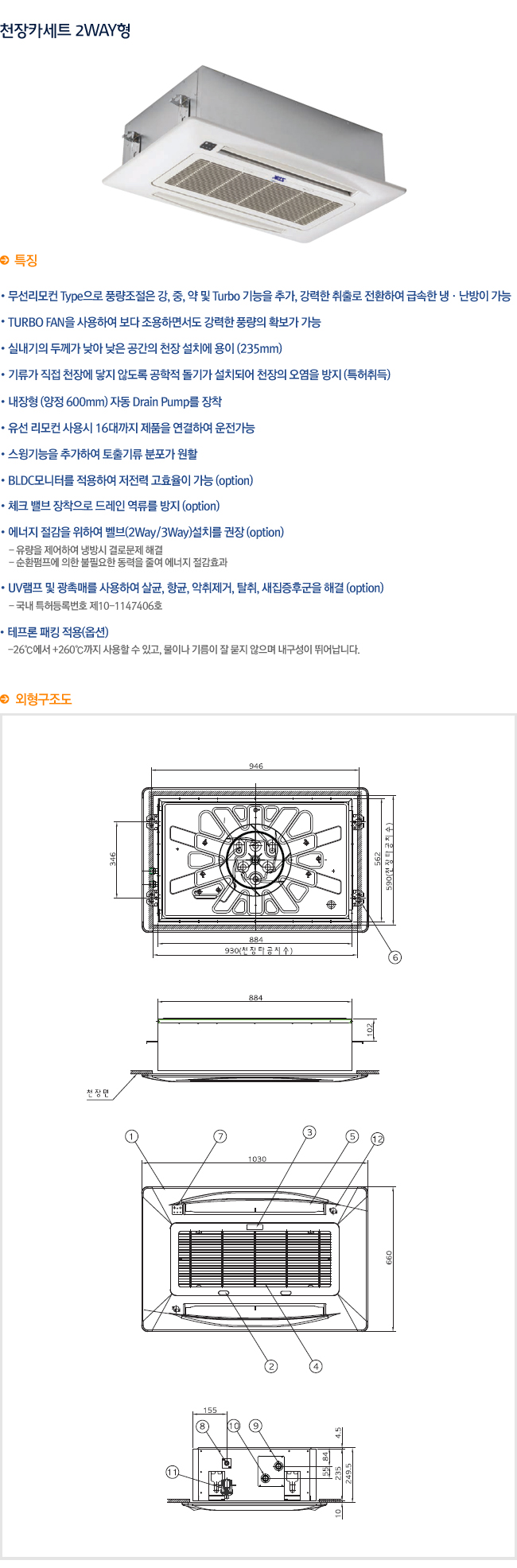

구분		규격	FC2-3K		FC2-4K		FC2-5K
능력 A	능력조건		A	B	A	B	A	B
	냉방능력	W	5,640	3,660	6,630	4,890	7,480	5,820
		Kcal/h	4,850	3,150	5,700	4,200	6,435	5,000
	난방능력	W	10,350	5,870	12,000	7,370	13,840	8,490
		Kcal/h	8,900	5,050	10,400	6,335	11,900	7,300
	유량	ℓ/min	15.0	11.0	20.0	14.0	24.0	18.0
	손실수두	mAq	0.7	0.6	2.0	1.0	2.9	1.6
송풍기	형식		편흡입 TURBO형
	SIZE	mm	Ø325
	풍량	㎥/min	11		13		16
	구동		모터 직결 구동
	수량	EA	1
모터	형식		반밀폐형 (6극, B종 절연)
	소비전력	W	80(36)		95(48)		110(92)
	수량	EA	1
열교환기	형식		일체형 Multi-Pass Cross finned Tube (Slit fin)
배관	입구	A	PF 3/4" (20A)
	출구	A	PF 3/4" (20A)
	드레인	mm	Ø16 (외경) / Drainpump 내장형 (10W) / 양정 600mm (출구기준)
외장			본체 : 아연도 강판, 그릴판넬 : 사출품 (HIPS, ABS 재질)
풍량조절			터보 강, 중, 약 자동 무선리모컨 (유선 리모컨은 옵션 사양)
전원			단상 220V, 60Hz
AIR FILTER			염화비닐 (수세식)
토출 그릴 스윙 모터			DC 12V STEPPING MOTOR
중량		kg	31		31		31

※ ()안은 BLDC 모터적용

	DESCRITION	DIMENSION	MAT'L	QTY	REMARK
1	INTERIOR GRILLE ASS’Y		HIPS	1	WHITE BEIGE
2	GRILLE 탈착용 BUTTON		HIPS	1	SLIDING TYPE
3	NAME PLATE			1
4	RETURN GRILLE		HIPS	2	WHITE BEIGE
5	FLAP		ASS’Y	1
6	HANGING BRACKET		GI	4
7	리모컨 수신부		아크릴	4	흑색 ( 무선리모콘 Type )
8	DRAIN 배관접속구	Ø16 (외경)		1
9	냉온수 출구	PF 3/4″(20A)	BS	1
10	냉온수 입구	PF 3/4″(20A)	BS	1
11	DRAIN 펌프			1	1Ø, 220V, 60Hz
12	STEPPING MOTOR			1	DC12V 150Ω

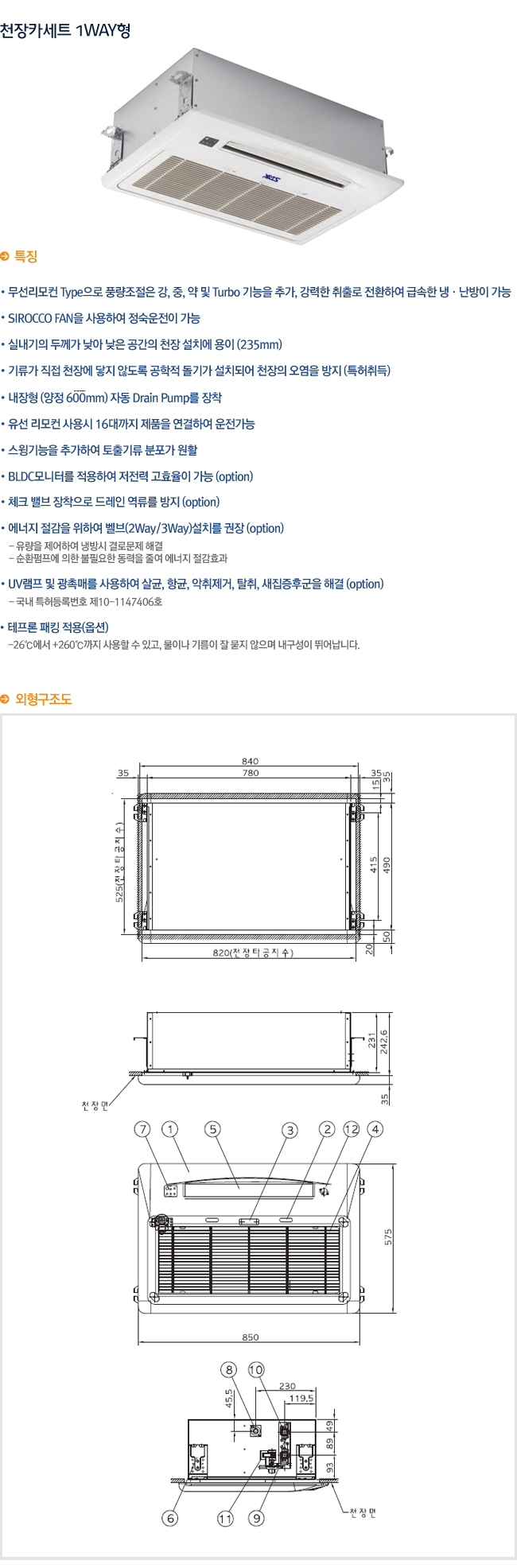

구분		규격	FC1-1.5K		FC1-2K		FC1-2.5K		FC1-3K		FC1-3.5K
능력 A	능력조건		A	B	A	B	A	B	A	B	A	B
	냉방능력	W	2,600	1,860	3,140	2,440	3,510	2,910	4,650	3,600	5,290	4,070
		Kcal/h	2,240	1,600	2,700	2,100	3,020	2,500	4,000	3,100	4,550	3,500
	난방능력	W	5,120	2,980	5,810	3,720	6,720	4,300	8,490	5,230	9,830	6,160
		Kcal/h	4,400	2,560	5,000	3,200	5,780	3,700	7,300	4,500	8,450	5,300
	유량	ℓ/min	7.5	5.3	9.0	7.0	10.1	8.3	13.3	10.3	15.2	11.7
	손실수두	mAq	0.43	0.17	0.62	0.38	0.78	0.53	2.05	1.24	2.64	1.56
송풍기	형식		양흡 SIROCCO형
	SIZE	mm	Ø140 x 165 x 1		Ø140 x 200 x 1		Ø140 x 200 x 2		Ø140 x 200 x 2		Ø140 x 200 x 2
	풍량	㎥/min	5.6		7		9		9		11
	구동		모터 직결 구동
	수량	EA	1
모터	형식		반밀폐형 (6극, B종 절연)
	소비전력	W	50(27)		50(33)		65(38)		65(38)		65(48)
	수량	EA	1
열교환기	형식		일체형 Multi-Pass Cross Finned Tube (Slit Fin)
	Fin Pitch	mm	2.1
배관	입구	A	PF 3/4" (20A)
	출구	A	PF 3/4" (20A)
	드레인	mm	Ø16 (외경) / Drainpump 내장형 (10W) / 양정 600mm (출구기준)
외장			본체 : 아연도 강판, 그릴판넬 : 사출품 (HIPS, ABS 재질)
풍량조절			강, 중, 약 자동 무선 리모컨 (유선 리모컨은 옵션 사양)
전원			단상 220V, 60Hz
AIR FILTER			염화비닐 (수세식)
토출 그릴 스윙 모터			DC 12V STEPPING MOTOR
중량		kg	28		28		28		30		30

※ ()안은 BLDC 모터적용

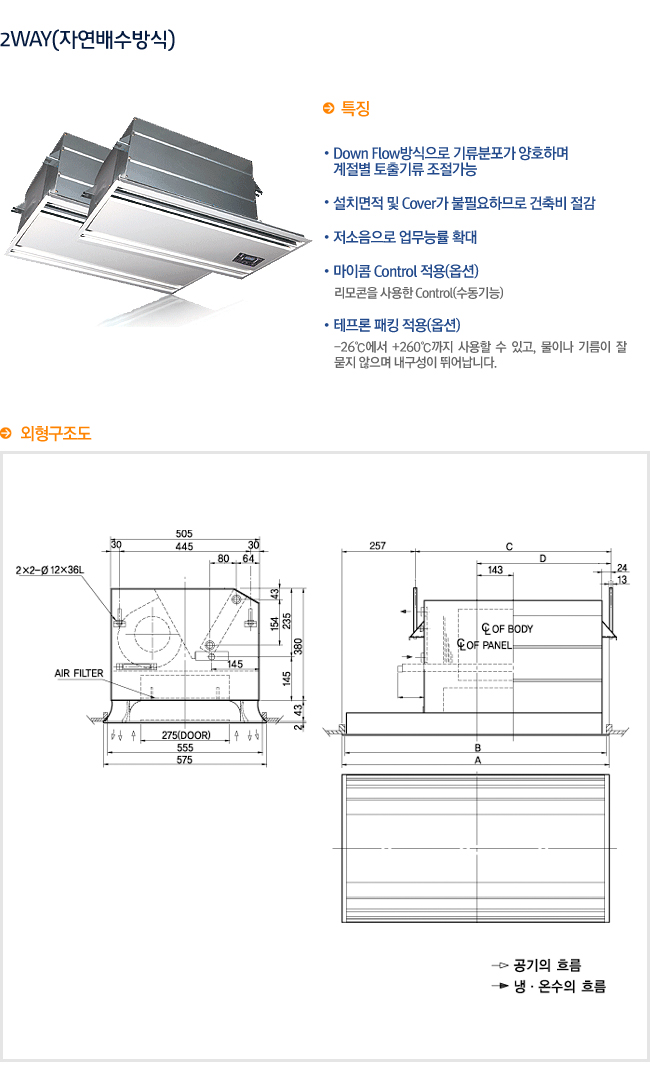

	A	B	C	D
	전장	고정구멍	그릴길이	본체길이
FC-2CA	966	952	696	471
FC-3CA	966	652	696	471
FC-4CA	1,086	1,072	816	531
FC-6CA	1,326	1,312	1,056	648
FC-8CA	1,686	1,672	1,416	831

1. 본 도면은 FC-4CA기준입니다.
2. 본 도면은 우측배관을 나타내며 좌측배관의 경우는 본도와 대칭이 됩니다.
3. 주문시 전원, 배관방향을 명기하여 주십시오.

항목		단위	2모델	3모델	4모델	6모델	8모델	12모델
능력 A	냉방능력	Kcal/h	2,610	3,540	4,740	6,370	9,380	12,000
	난방능력	Kcal/h	4,830	6,590	9,140	11,770	17,840	20,000
	유량	lpm	8.0	12.0	154.0	19.0	28.0	38.0
능력 B	냉방능력	Kcal/h	1,840	2,440	3,480	4,740	6,780	8,840
	난방능력	Kcal/h	2,950	4,080	5,640	7,500	11,000	12,400
	유량	lpm	6.0	8.0	11.0	15.5	22.0	29.0
외장			그린판넬:냉간압연강판 + AL(WHITE-BEIGE)
전원			교류, 단상, 220V, 60Hz
소비전력		W	55	60	70	95	85 X 2	100 X 2
운전조절		STEP
송풍기	풍량 (강)	㎥/min	5.6	8.5	11.3	17.0	22.6	34.0
	형식		양흡입 다익형 (SIROCCO)
	수량	SET	1	1	2	2	3	4
열교환기			다통로 크로스핀 튜브식
에어필터			염화비닐 (수세식)
배관	냉온수입출구		FPT 3/4B (20A)
	드레인구		PT 1/2"(15A)
열교환기 내용적		CC	600	750	850	1,150	1,600	2,000
중량		kg	21	24	26.5	31.5	43.5	47
