A |
B |
C |
D |
| 전장 |
고정구멍 |
토출길이 |
본체길이 |
| FC-2FC |
753 |
530 |
490 |
500 |
| FC-3FC |
873 |
650 |
610 |
620 |
| FC-4FC |
993 |
770 |
730 |
740 |
| FC-6FC |
1,223 |
1,010 |
970 |
980 |
| FC-8FC |
1,593 |
1,370 |
1,330 |
1,340 |
| FC-12FC |
1,953 |
1,850 |
1,810 |
1,820 |

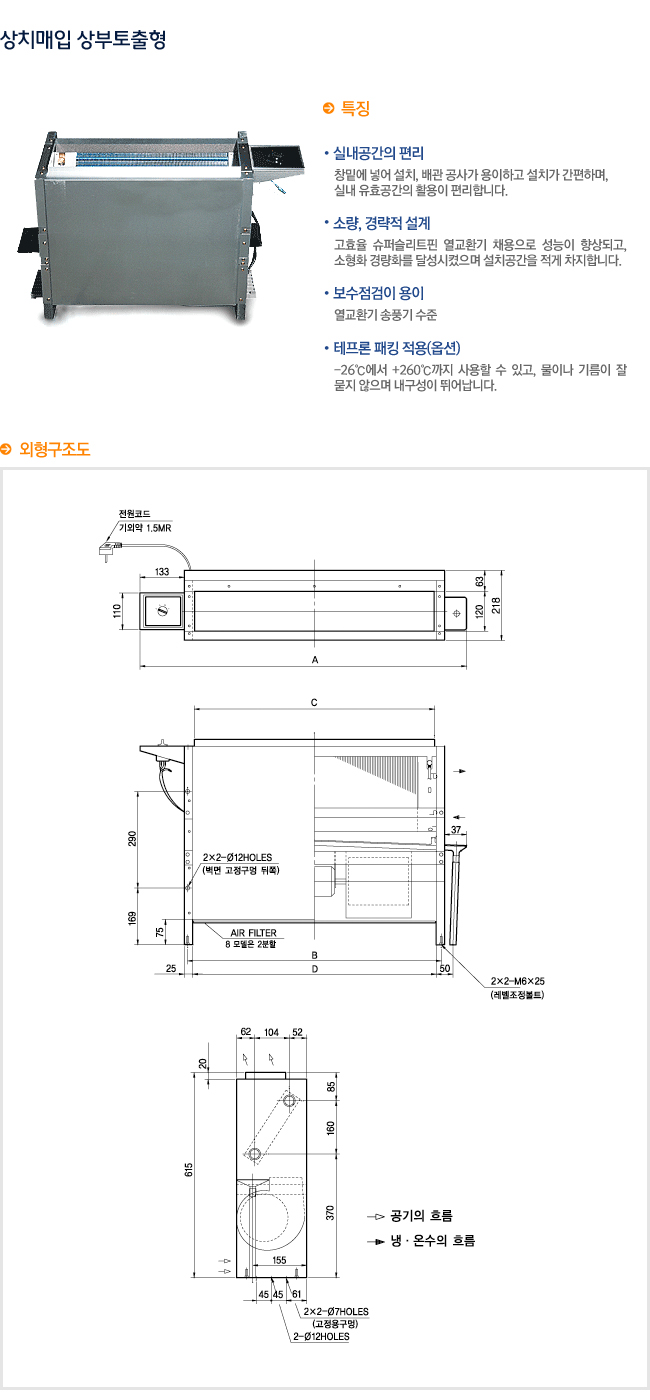

1. 본 도면은 FC-4FC기준입니다.
2. 본 도면은 우측배관을 나타내며 좌측배관의 경우는 본도와 대칭이 됩니다.
3. 주문시 전원, 배관방향을 명기하여 주십시오.
| 항목 |
단위 |
2모델 |
3모델 |
4모델 |
6모델 |
8모델 |
12모델 |
| 능력 A |
냉방능력 |
Kcal/h |
2,610 |
3,540 |
4,740 |
6,370 |
9,380 |
12,000 |
| 난방능력 |
Kcal/h |
4,830 |
6,590 |
9,140 |
11,770 |
17,840 |
20,000 |
| 유량 |
lpm |
8.0 |
12.0 |
15.0 |
19.0 |
28.0 |
38.0 |
| 능력 B |
냉방능력 |
Kcal/h |
1,840 |
2,440 |
3,480 |
4,740 |
6,780 |
8,840 |
| 난방능력 |
Kcal/h |
2,950 |
4,080 |
5,640 |
7,500 |
11,000 |
12,400 |
| 유량 |
lpm |
6.0 |
8.0 |
11.0 |
15.5 |
22.0 |
29.0 |
| 외장 |
|
아연도강판 |
| 전원 |
|
교류, 단상, 220V, 60Hz |
| 소비전력 |
W |
25 |
35 |
45 |
65 |
45 X 2 |
65 X 2 |
| 운전조절 |
STEP |
절(O), 강(H), 중(M), 약(L) 3단조절 로타리 스위치 |
| 송풍기 |
풍량 (강) |
㎥/min |
5.6 |
8.5 |
11.3 |
17 |
22.6 |
34.0 |
| 형식 |
|
양흡입 다익형 (SIROCCO) |
| 수량 |
SET |
1 |
1 |
2 |
2 |
4 |
4 |
| 열교환기 |
|
다통로 크로스핀 튜브식 |
| 에어필터 |
|
염화비닐 (수세식) |
| 배관 |
냉온수입출구 |
|
FPT 3/4B (20A) |
| 드레인구 |
|
경질비닐 호스 (외경 Ø19) |
| 열교환기 내용적 |
CC |
600 |
750 |
850 |
1,150 |
1,600 |
2,000 |
| 중량 |
kg |
21 |
24 |
26.5 |
31.5 |
43.5 |
47 |
|
A |
B |
C |
D |
| 전장 |
고정구멍 |
토출길이 |
본체길이 |
| FC-2FFC |
753 |
530 |
490 |
500 |
| FC-3FFC |
873 |
650 |
610 |
620 |
| FC-4FFC |
993 |
770 |
730 |
740 |
| FC-6FFC |
1,223 |
1,010 |
970 |
980 |
| FC-8FFC |
1,593 |
1,370 |
1,330 |
1,340 |
| FC-12FFC |
1,953 |
1,850 |
1,810 |
1,820 |

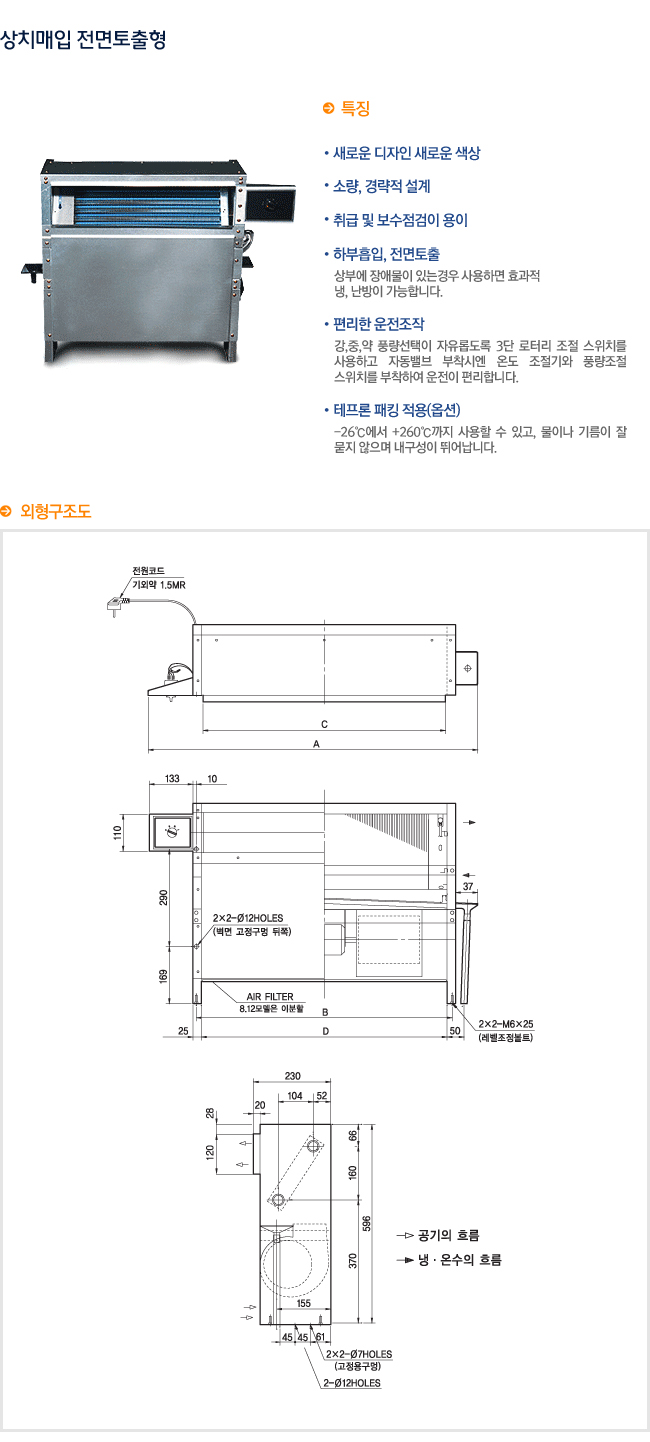

1. 본 도면은 FC-4FFC기준입니다.
2. 본 도면은 우측배관을 나타내며 좌측배관의 경우는 본도와 대칭이 됩니다.
3. 주문시 전원, 배관방향을 명기하여 주십시오.
| 항목 |
단위 |
2모델 |
3모델 |
4모델 |
6모델 |
8모델 |
12모델 |
| 능력 A |
냉방능력 |
Kcal/h |
2,610 |
3,540 |
4,740 |
6,370 |
9,380 |
12,000 |
| 난방능력 |
Kcal/h |
4,830 |
6,590 |
9,140 |
11,770 |
17,840 |
20,000 |
| 유량 |
lpm |
8.0 |
12.0 |
15.0 |
19.0 |
28.0 |
38.0 |
| 능력 B |
냉방능력 |
Kcal/h |
1,840 |
2,440 |
3,480 |
4,740 |
6,780 |
8,840 |
| 난방능력 |
Kcal/h |
2,950 |
4,080 |
5,640 |
7,500 |
11,000 |
12,400 |
| 유량 |
lpm |
6.0 |
8.0 |
11.0 |
15.5 |
22.0 |
29.0 |
| 외장 |
|
아연도강판 |
| 전원 |
|
교류, 단상, 220V, 60Hz |
| 소비전력 |
W |
25 |
35 |
45 |
65 |
45 X 2 |
65 X 2 |
| 운전조절 |
STEP |
절(O), 강(H), 중(M), 약(L) 3단조절 로타리 스위치 |
| 송풍기 |
풍량 (강) |
㎥/min |
5.6 |
8.5 |
11.3 |
17 |
22.6 |
34.0 |
| 형식 |
|
양흡입 다익형 (SIROCCO) |
| 수량 |
SET |
1 |
1 |
2 |
2 |
4 |
4 |
| 열교환기 |
|
다통로 크로스핀 튜브식 |
| 에어필터 |
|
염화비닐 (수세식) |
| 배관 |
냉온수입출구 |
|
FPT 3/4B (20A) |
| 드레인구 |
|
경질비닐 호스 (외경 Ø19) |
| 열교환기 내용적 |
CC |
600 |
750 |
850 |
1,150 |
1,600 |
2,000 |
| 중량 |
kg |
21 |
24 |
26.5 |
31.5 |
43.5 |
47 |
|
A |
B |
C |
D |
| 전장 |
고정구멍 |
토출길이 |
본체길이 |
| FC-2FSC |
753 |
530 |
490 |
500 |
| FC-3FSC |
873 |
650 |
610 |
620 |
| FC-4FSC |
993 |
770 |
730 |
740 |
| FC-6FSC |
1,223 |
1,010 |
970 |
980 |
| FC-8FSC |
1,593 |
1,370 |
1,330 |
1,340 |
| FC-12FSC |
2,073 |
1,850 |
1,810 |
1,820 |

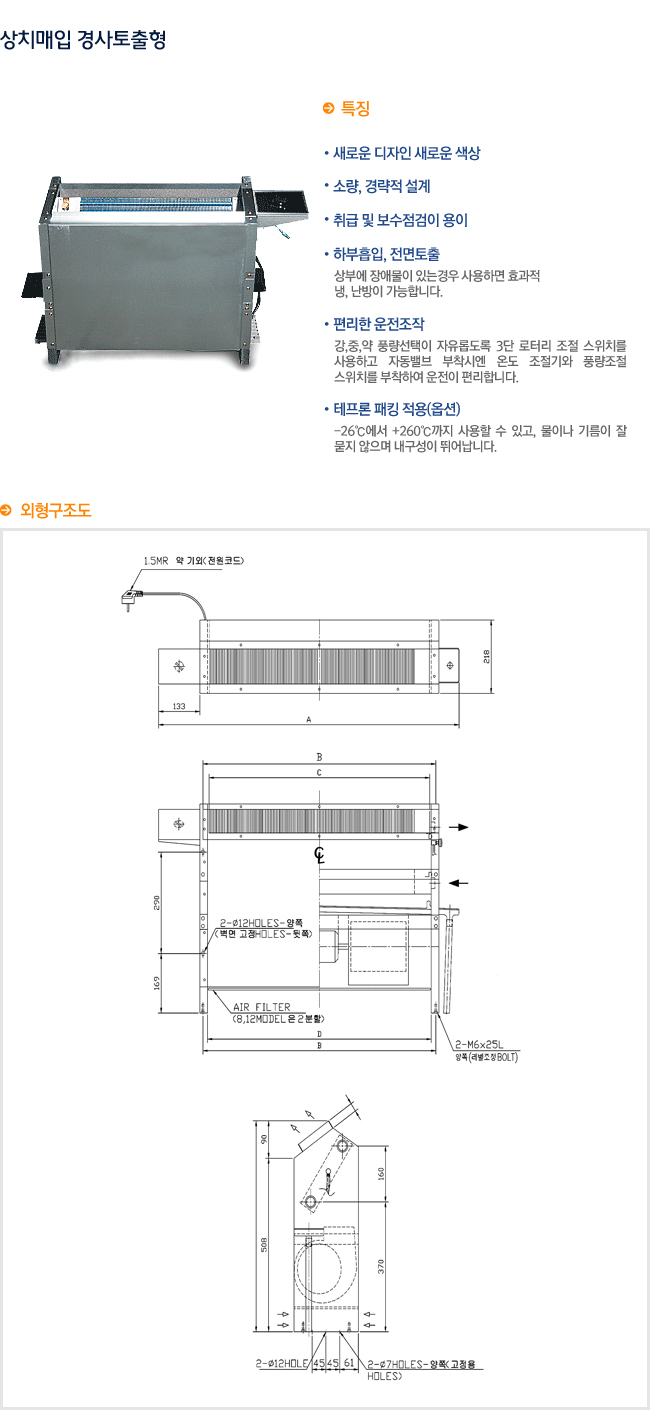

1. 본 도면은 FC-4FSC기준입니다.
2. 본 도면은 우측배관을 나타내며 좌측배관의 경우는 본도와 대칭이 됩니다.
3. 주문시 전원, 배관방향을 명기하여 주십시오.
| 항목 |
단위 |
2모델 |
3모델 |
4모델 |
6모델 |
8모델 |
12모델 |
| 능력 A |
냉방능력 |
Kcal/h |
2,610 |
3,540 |
4,740 |
6,370 |
9,380 |
12,000 |
| 난방능력 |
Kcal/h |
4,830 |
6,590 |
9,140 |
11,770 |
17,840 |
20,000 |
| 유량 |
lpm |
8.0 |
12.0 |
15.0 |
19.0 |
28.0 |
38.0 |
| 능력 B |
냉방능력 |
Kcal/h |
1,840 |
2,440 |
3,480 |
4,740 |
6,780 |
8,840 |
| 난방능력 |
Kcal/h |
2,950 |
4,080 |
5,640 |
7,500 |
11,000 |
12,400 |
| 유량 |
lpm |
6.0 |
8.0 |
11.0 |
15.5 |
22.0 |
29.0 |
| 외장 |
|
아연도강판 |
| 전원 |
|
교류, 단상, 220V, 60Hz |
| 소비전력 |
W |
25 |
35 |
45 |
65 |
45 X 2 |
65 X 2 |
| 운전조절 |
STEP |
절(O), 강(H), 중(M), 약(L) 3단조절 로타리 스위치 |
| 송풍기 |
풍량 (강) |
㎥/min |
5.6 |
8.5 |
11.3 |
17 |
22.6 |
34.0 |
| 형식 |
|
양흡입 다익형 (SIROCCO) |
| 수량 |
SET |
1 |
1 |
2 |
2 |
4 |
4 |
| 열교환기 |
|
다통로 크로스핀 튜브식 |
| 에어필터 |
|
염화비닐 (수세식) |
| 배관 |
냉온수입출구 |
|
FPT 3/4B (20A) |
| 드레인구 |
|
경질비닐 호스 (외경 Ø19) |
| 열교환기 내용적 |
CC |
600 |
750 |
850 |
1,150 |
1,600 |
2,000 |
| 중량 |
kg |
21 |
24 |
26.5 |
31.5 |
43.5 |
47 |
