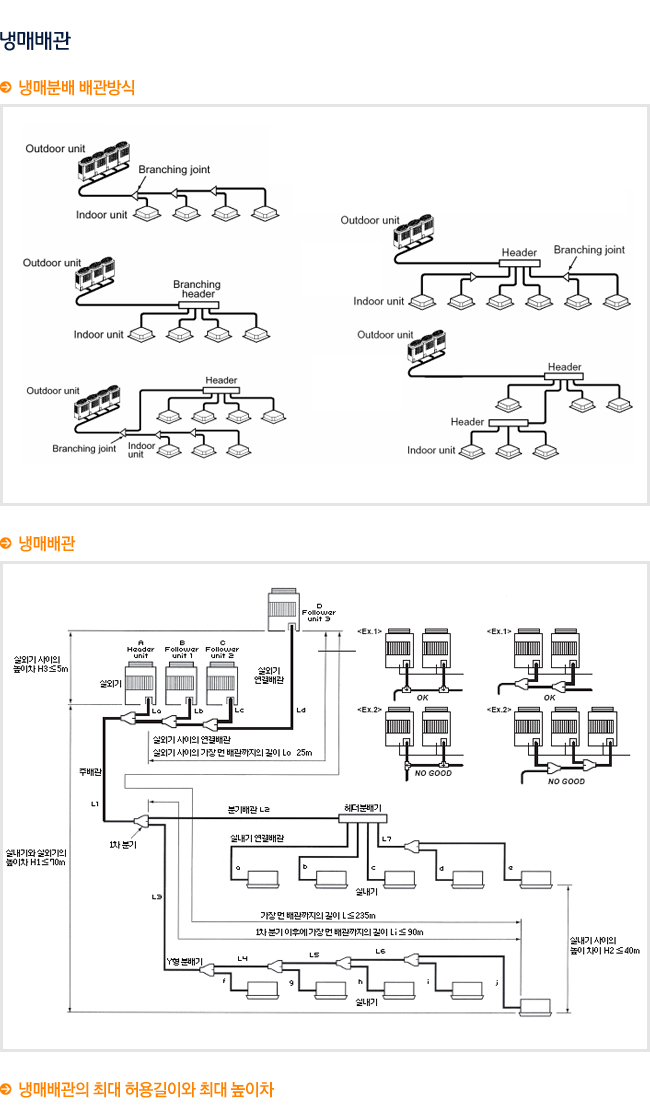

구분			최대허용치	배관길이 합계
배관 길이	배관 총 길이(액관, 실제길이)	34HP 미만	300m	LA+LB+La+Lb+Lc+Ld+L1+L2+L3+L4+L5+L6+ L7+a+b+c+d+e+f+g+h+i+j
		34HP 이상	500m
	가장 먼 배관길이 L(*1)	실제 길이	190m	LA+LB+Ld+L1+L3+L4+L5+L6+j
		상당 길이	235m
	1차 분기 Li(*1)로부터 가장 먼 배관의 상당 길이		90m(*2)	L3+L4+L5+L6+j
	실외기 Lo(*1) 사이의 가장 먼 배관의 상당 길이		25m	LA+LB+Ld(LA+Lb,LA+LB+Lc)
	주 배관의 최대 실제 길이	실제 길이	100m(*3)	L1
		상당 길이	120m(*3)
	실외기 연결배관의 최대 상당 길이		10m	Ld(La, Lb, Lc)
	실외기 연결배관의 최대 실제 길이		30m	a,b,c,d,e,f,g,h,i,j
	분배기 사이의 최대 상당 길이		50m	L2, L3, L4, L5, L6, L7
높이 차이	실내기와 실외기 사이의 높이(H1)	상단 실외기	70m(*4)
		하단 실외기	40m(*5)	실내기 사이의 높이차(H2)가 3m 이상일 경우(최대 30m)
	실내기 사이의 높이(H2)		40m	-
	실외기 사이의 높이(H3)		5m	-

*1 (D)는 1차분기로부터 가장 먼 실외기, (J)는 1차 분기로부터 가장 먼 실내기

*2 (H1)가 3m를 초과하면 65m이하로 허용

*3 조합된 실외기가 46HP이상이면 상당길이 70m이하 (실제길이 50m 이하)

*4 (H2)가 3m를 초과하면 50m이하로 허용 (상단 실외기)

*5 (H2)가 3m를 초과하면 30m이하로 허용 (하단 실외기)
